剖析小型噴霧干燥機——答疑篇
時間：2023.07.07
霍爾斯(HOLVES)小型噴霧干燥機H-Spray mini由于其快速干燥、雙流體霧化顆粒均勻、細微且能耗低等優點，成為眾多高校實驗室、工廠小試等場景熱門的干燥設備之一。
由于對噴霧干燥機的相關參數沒有科學設置，可能會導致應用過程出現的一些問題。霍爾斯(HOLVES)綜合眾多客戶的反饋，整理出一些常見的問題產生的原因，并給予相應的處理方法。希望本篇文章可以為您提供解決方案。

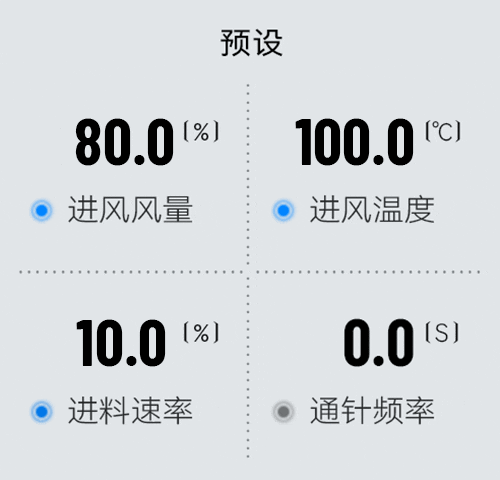

1、關于小型噴霧干燥機H-Spray mini各參數如何設置
（1）進風風量：此參數指鼓風機工作風量，我們統一建議設置在80%-100%，低風量會導致無法正常噴干。
（2）進風溫度：由于實驗物料、工藝參數等不同，此參數是需要根據自身需求調節。但可以提供參考參數，設備設置進風溫度為200℃，不進料的情況下，出風溫度140-150℃，當以速度為25%進行噴干純水操作時，出風口溫度為80℃左右。
（3）進料速率：單位%是指泵全速情況的百分比。需要在系統提示可進行噴干操作后，啟動蠕動泵，且建議先從低轉速開始測試，在滿足干燥需求的前提下，慢慢加速，找到合適的進出風風溫度和進料速率。
（4）通針：主要是對霧化器進行清理和應急清堵。由于是和液體在同一個通道，噴干物料過程中開啟會影響干燥效果，只有當噴干物料過程中遇到霧化器堵塞的時候開啟。
2、干燥塔體內壁粘附濕粉

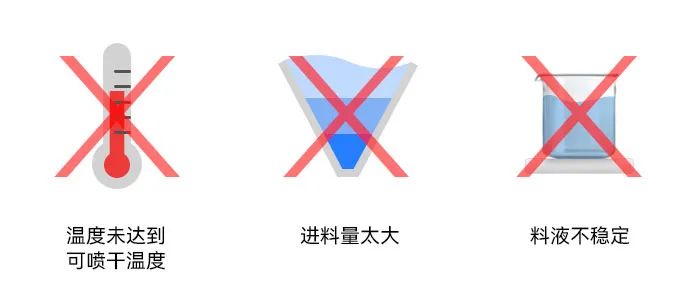

原因：
（1）噴霧開始前干燥室加熱不足，溫度未達到可噴干溫度；
（2）進料量太大，不能充分蒸發；
（3）加入的料液不穩定。
解決方法：
（1）適當提高熱風的進口和出口溫度；
（2）在開始噴霧時，進料量要小，在滿足干燥需求的前提下，逐步加大調節到適當速率；
（3）檢查進料管道是否堵塞，檢查硅膠管是否放置在蠕動泵滾輪中央；
（4）調整物料固形物含量，若物料易沉淀，可使用磁力攪拌器保證料液均一、流動。
3、旋風分離器內壁粘附濕粉

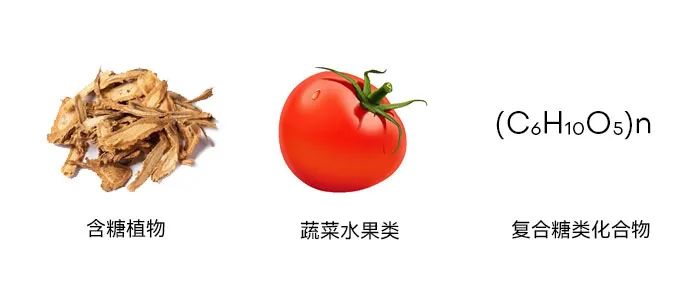

原因：此種情況多為低熔點物料的熱熔性粘壁，比如處理一些含糖量較高的物料，在噴干至旋風分離器處時受熱，糖分發生融化，且多糖雙糖等本身比較容易吸潮，就會粘附在器壁上。
解決方法：降低出風溫度，加快進料速度，在滿足干燥需求的前提下，盡快結束噴干實驗。也可使用外界手段改變壁溫，比如對塔壁進行冷卻。
4、物料干燥后水分含量高
原因：
（1）進出風溫度太低；
（2）進風系統過于濕潤。
解決方法：
（1）適當提高設備的進風溫度；
（2）適當減少進料量，以提高設備的出風溫度，達到更好的干燥效果；
（3）需要定時對空氣壓縮機進行排污排水操作。
5、未進料前，進、出風溫度正常，進料后無法噴干
原因：
（1）進風系統未工作或者氣路出現泄露；
（2）玻璃轉子流量計未啟用或者供氣量不足；
（3）霧化器發生堵塞。
解決方法：
（1）檢查空壓機是否開啟，以及能否正常供氣；
（2）排查整體的氣路有沒有破損、漏氣、未連接等現象；
（3）調節玻璃轉子流量計的供氣量；
（4）檢查霧化器有沒有堵塞。
6、跑粉現象嚴重，產品的回收率低
原因：
（1）玻璃組件有缺口，漏風的同時物料溢出；
（2）風量太大，產品從尾氣排放口逃逸。
解決方法：

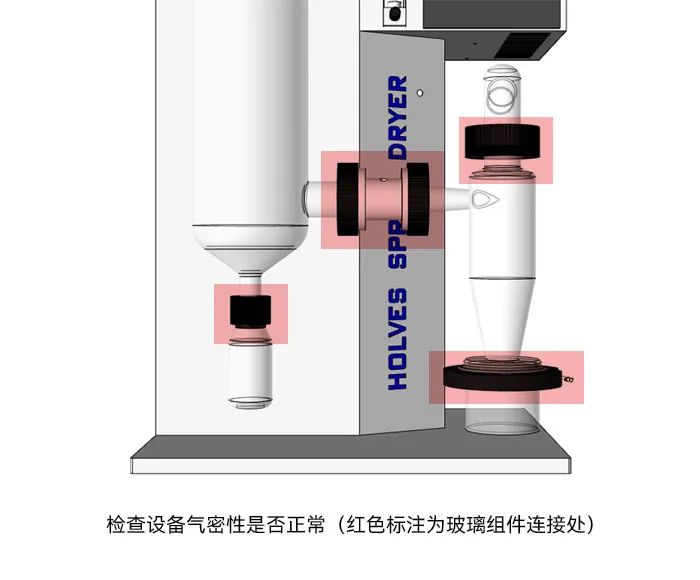

（1）對所有玻璃組件及其連接處進行檢查，查看是否有缺口，以及氣密性是否完好；
（2）在滿足干燥需求的前提下，降低風量；
（3）對尾氣排放口進行處理，比如加一層濾網，防止產品隨著尾氣流失
以上為常見問題的解決方法，如您的噴霧干燥機存在問題，歡迎與我們聯系，霍爾斯(HOLVES)盡力幫助您解決。
